方箱系列 首页 - 产品中心 - 方箱系列

划线方箱
方箱按JB/T3411.56-99标准制造,材质HT200,用于零部件平行度、垂直度的检验和划线,万能方箱用于检验或划线精密工件的任意角度线,可根据用户要求制作各种规格和等高方箱及长方筒、T型槽方箱。划线方箱用铸铁制成的空心立方体。其上边有V型槽和加紧装置。V型槽用作加紧圆形工件,夹紧装置可把工件加紧在方箱上。如划线需要,可翻转方箱,在一次安装中,把工件上互相垂直的线条都划出来。   规格mm
产品概述

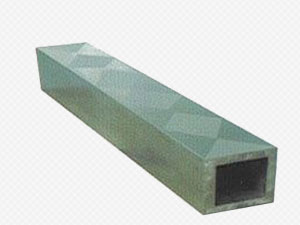

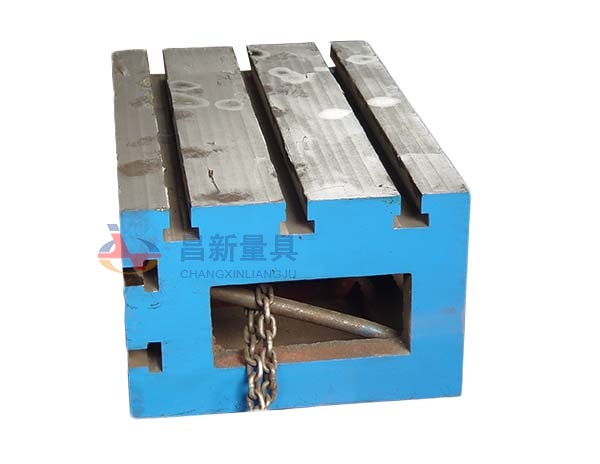

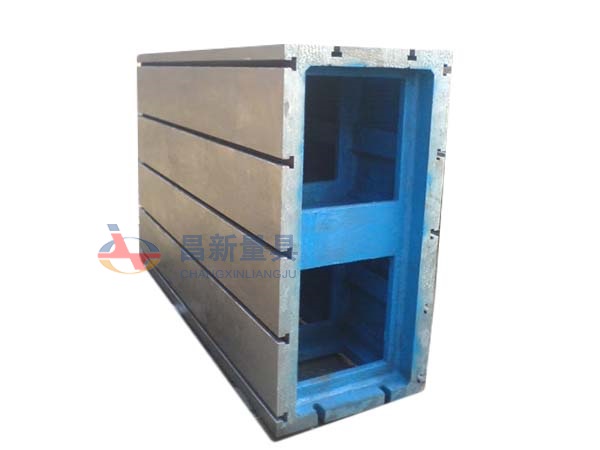

方箱按JB/T3411.56-99标准制造,材质HT200,用于零部件平行度、垂直度的检验和划线,万能方箱用于检验或划线精密工件的任意角度线,可根据用户要求制作各种规格和等高方箱及长方筒T型槽方箱

划线方箱用铸铁制成的空心立方体。其上边有V型槽和加紧装置。V型槽用作加紧圆形工件,夹紧装置可把工件加紧在方箱上。如划线需要,可翻转方箱,在一次安装中,把工件上互相垂直的线条都划出来。



规格mm 工作面的平面度 工作面的垂直度、平行度及
V型槽对底面和侧面的平行度
精度等级um
1 2 3 1 2 3
100 3.5 7 15 7 15 30
150 4 9 17 8 18 35
200 4.5 10 20 9 20 40
250 5 11 22 10 22 45
300 5.5 12 25 11 25 50
350 6 13 27 12 27 55
400 6.5 15 30 13 30 60
500 8 17 35 15 35 70
